Accessoires d'emballage
1.Avec vis à joint d'écrou M6X12------4PCS
2.Avec vis à joint d'écrou M6X45------4PCS
3.Avec vis à joint d'écrou M8X16------6PCS
4.Avec vis à joint d'écrou M8X100-----10PCS
5. Boulons en U M8 -----------------------4 pièces
6.Panneau de roseau de type U ----------------4PCS
7.Support -------------------------1PCS
Clé 8,5# ------------------------1PCS
Clé 9,6# ------------------------1PCS
10. Clé hexagonale M8 ----------------1 pièce
Comment procéder à l'installation et à l'opération pour Panneau d'affichage solaire intégré

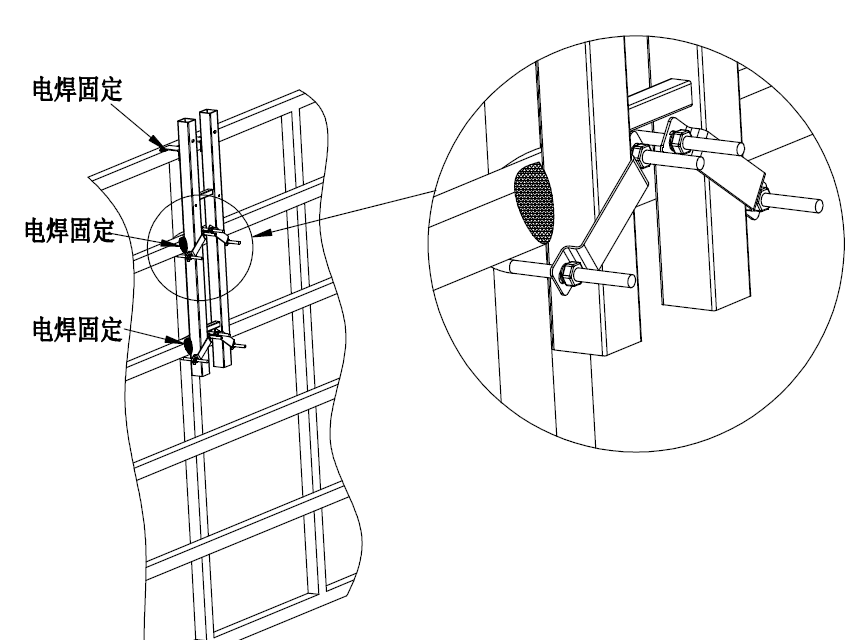

1, Fixez le support au panneau d'affichage par soudage
2, Plus renfort de roseau de type U

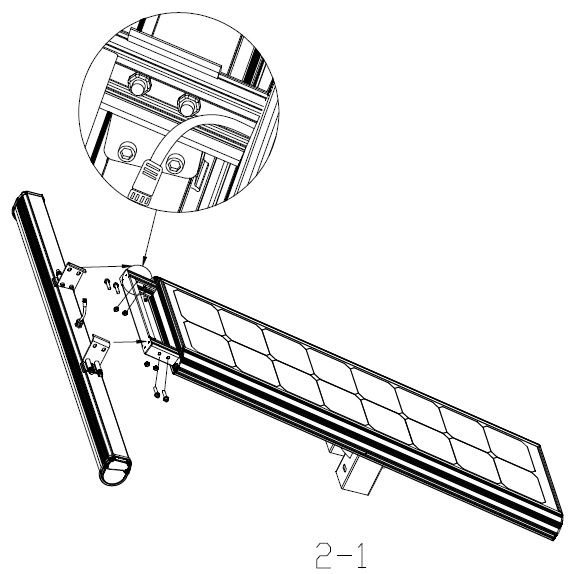

Fixez le module de source lumineuse et la tige de direction avec 4 écrous avec un kit de boulons M6 * 45 MM comme 2-1

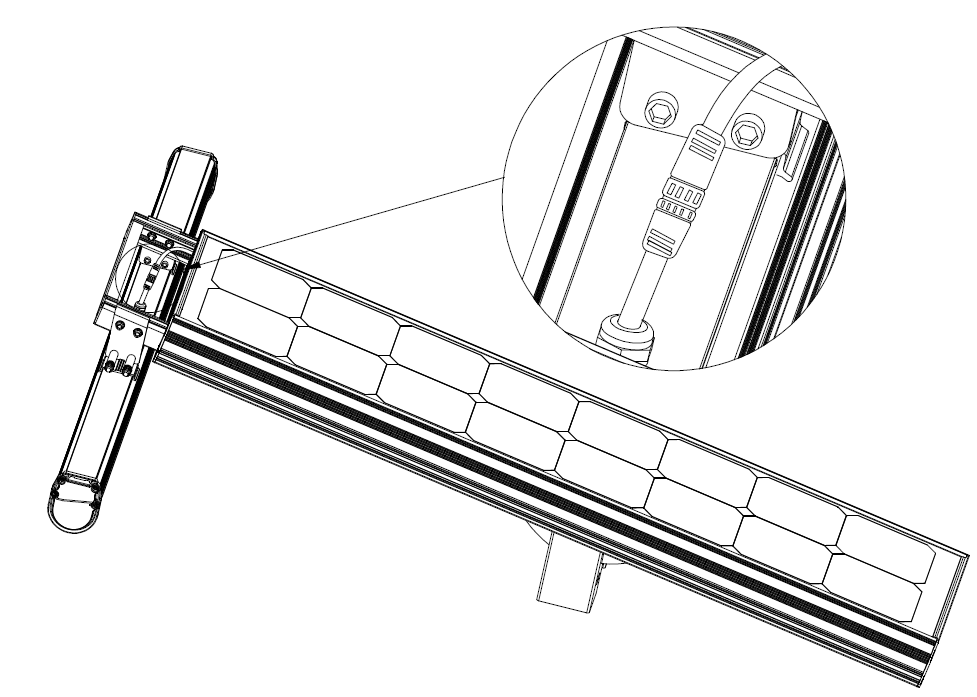

Connectez le câble femelle du module de source lumineuse et le câble mâle du cadre intérieur

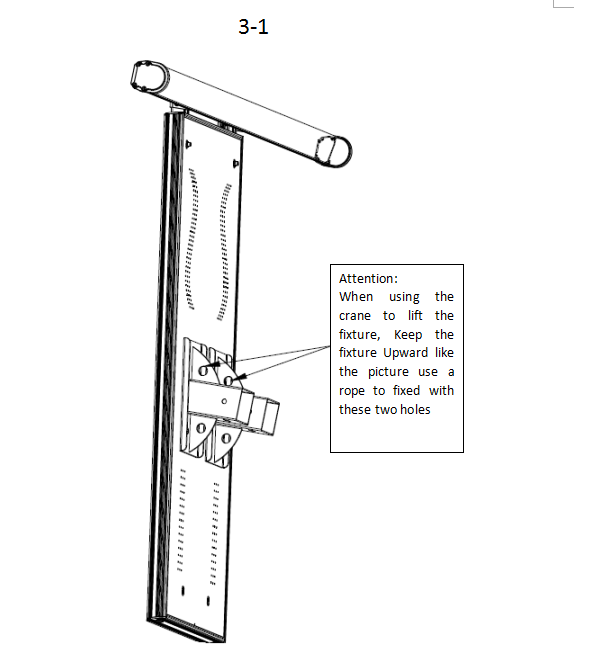

Utilisez une grue pour suspendre la lumière.
Attention:
1, Source lumineuse vers le haut
2. Lors de la suspension, maintenez-la lisse et stable
3, Ne supporte pas les gens sous la grue avec la lumière
Comme les images suivantes : 4-1
Allumez la lumière fixement

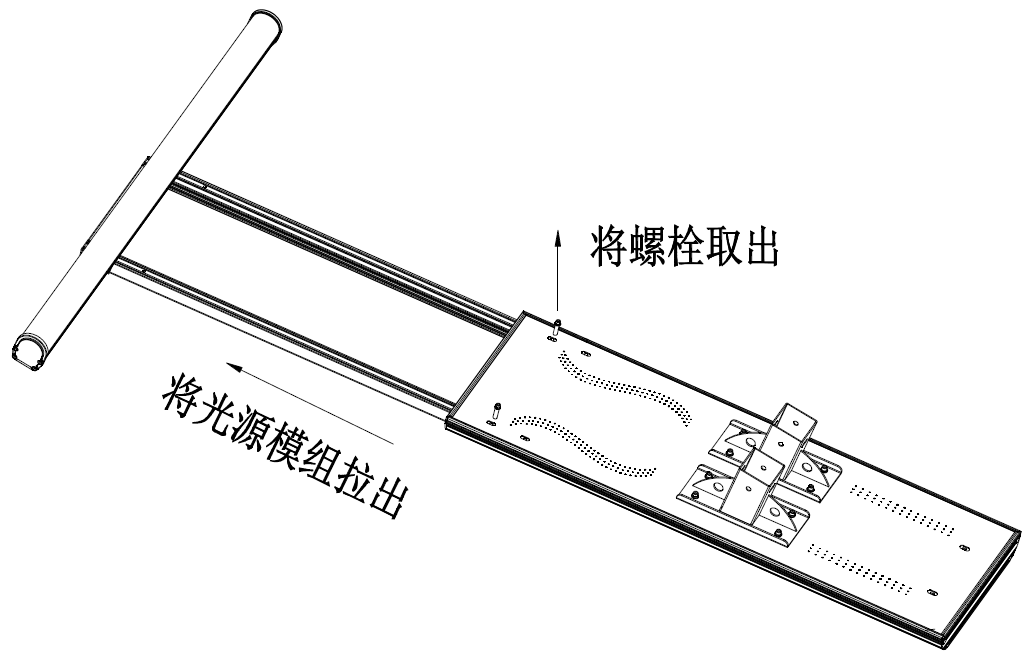

Retirez la vis
Tirez la tige jusqu'au bout
Prenez 4 pièces avec des boulons à joint d'écrou M6X12 fixés comme 4-2

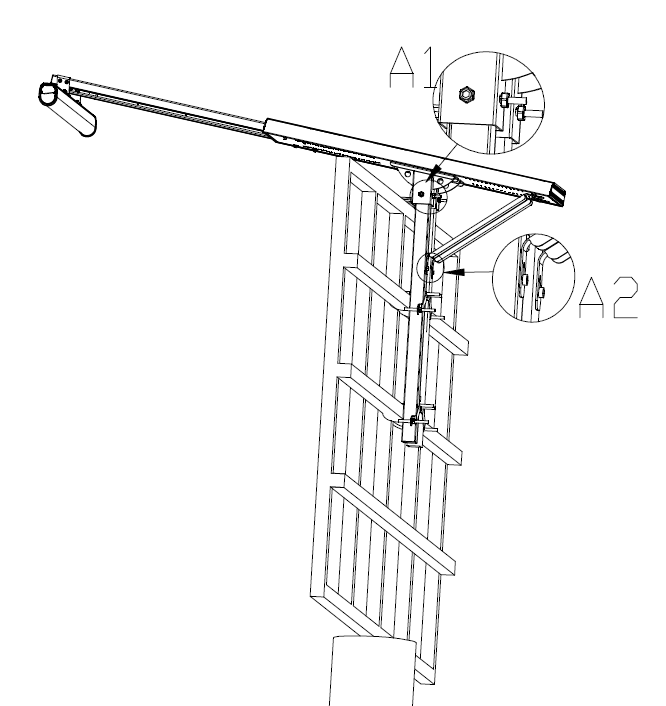

Comme l'image suivante (A1)
Placez le support de lampe dans le support de montage
Insérez les boulons M8X16MM avec les écrous de blocage
Comme l'image suivante (A2)
Utilisez des boulons M8 * 16 pour fixer la plaque de support aux deux extrémités afin de connecter la lampe et le support
Conseils:
1, Avant d'installer le luminaire, il est nécessaire d'évaluer si la structure en acier du panneau d'affichage peut supporter le poids total de la lampe à installer.
2. L'installation affectera-t-elle la résistance au vent du panneau d'affichage ? Si la portée d'installation ne peut être atteinte en toute sécurité, il faudra renforcer la structure du panneau ou en augmenter l'intensité.
